温控三轴测试系统HC-TBTS

产品简介

本系统是一款高度集成、智能化的温控三轴测试系统，专为研究岩土材料在温度-力学耦合环境下的静力学行为而设计。系统深度融合高精度温控模块与三轴静态加载机构，能够精准模拟工程实际中材料所经历的变温条件与复杂应力状态，广泛应用于土木工程、水利水电、交通运输等领域的科研与工程测试。

该系统具备低成本、多功能、高集成度等特点，支持应力控制与应变控制模式下的静态加载，全面兼容常规三轴试验方法，包括B值检测、反压饱和、UU（不固结不排水）、CU（固结不排水）、CD（固结排水）等，并可执行围压与轴压的加卸载循环及用户自定义静态试验流程。

设备集成了先进的全表面变形数字图像测量系统，这一系统采用无接触测量技术，能够精确捕捉非饱和土试样在试验过程中的全场应变，以及裂隙发育的变化。

产品核心参数

● 试样尺寸：φ39.1/50/61.8mm

● 轴向静态加载：10/20/30/40/50kN,0.1  %F.S.

●围压/反压/孔压：1/2/3/4/6MPa,0.25   %F.S.

●试样变形检测：试样360°四周的全表面应变数据

●图像精度：10⁴~10-⁵×试样高度

●轴向加载速率：0.001~50 mm/min   无级变速

●围压/反压加载速率：0.005~25mm/min  无级变速

●围压/反压容积：≥250ml

●最大流量：≥1000mm³/s,0.25%F.S.

●分辨率：0.1ml

注：以上参数均可定制

产品功能

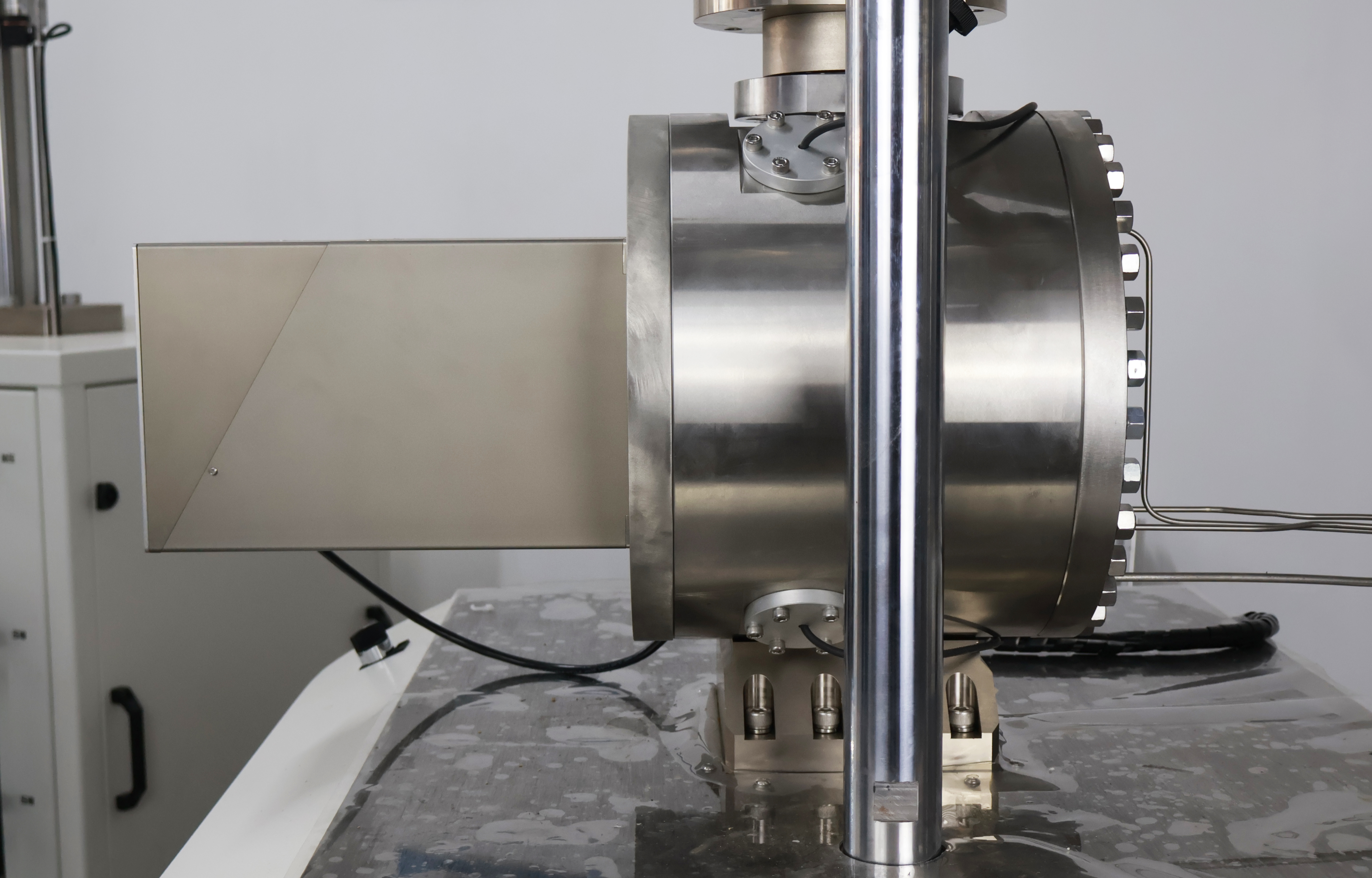

●压力室材质：采用304不锈钢，外部带有保温材料，内部配照明装置，观察窗直径≥125mm，远程云端数据自动后处理；

●控制功能：可自动控制加载杆移动，加载速率、围压控制及压力室充排水等功能；

●标准饱和土三轴测试功能：可进行UU、CU和CD标准三轴测试；

●饱和土应力路径功能：可进行含S-T和P-Q标准应力路径测试及用户自定义应力路径测试；

●饱和土KO固结功能；

●高级加载功能：可以实现载荷控制，低频循环加载等；

●后处理软件功能：数据导入、数据有效性验证、误差修正、坏点识别、变形计算、应变计算、数据输出、曲线绘制等；

●试验结果输出功能：试验中全面输出应变数据，支持时间曲线与全场空间分析，并与试样形态匹配；

●三轴主机电源/功率：AC220V单相，峰值2kW起(视参数而定)；

●冷浴装置电源/功率：AC380V三相，峰值8kw；

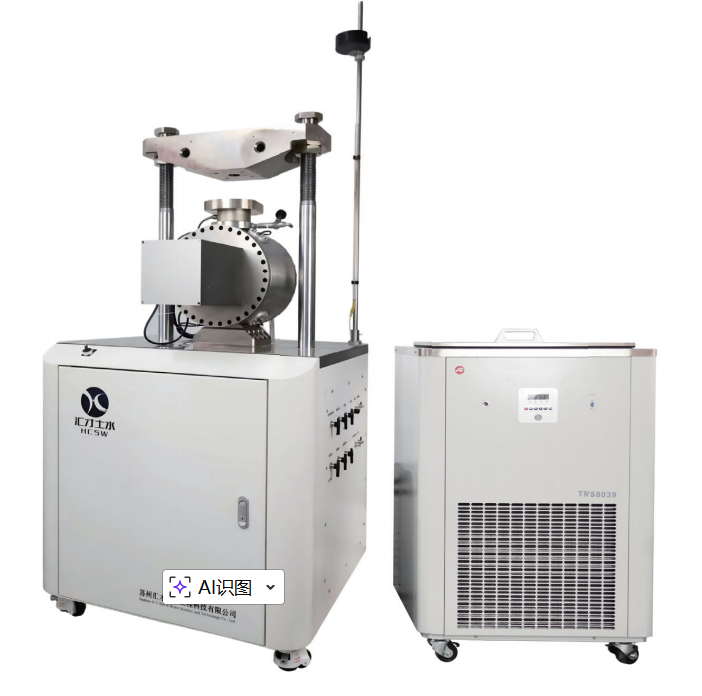

●三轴主机尺寸：1200×600×1500mm;冷浴装置尺寸：465x615x890mm；

●配备计算机、显示器、键鼠、试验工具等附件；

●注：以上功能均可定制
