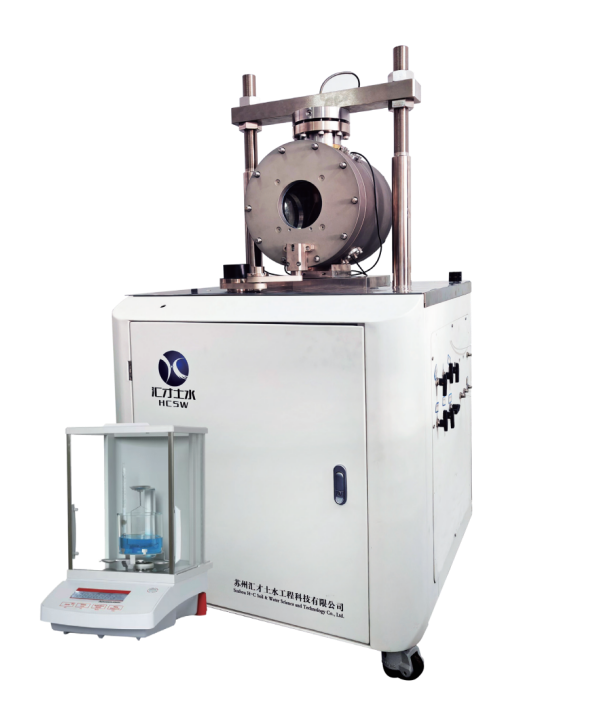

非饱和土三轴测试系统HC-UTS

本系统是用于开展针对非饱和土三轴试验的专用设备，它能够模拟非饱和土在不同受力条件下的力学行为，包括CD(固结排水试验)、CU(固结不排水试验)、UU(不固结不排水试验)等多种试验模式，以及等向固结、K0固结和应力路径等复杂的加载条件。这些试验模式能够全面反映非饱和土在多种应力状态下的力学特性，提供了深入理解饱和土性质的途径。

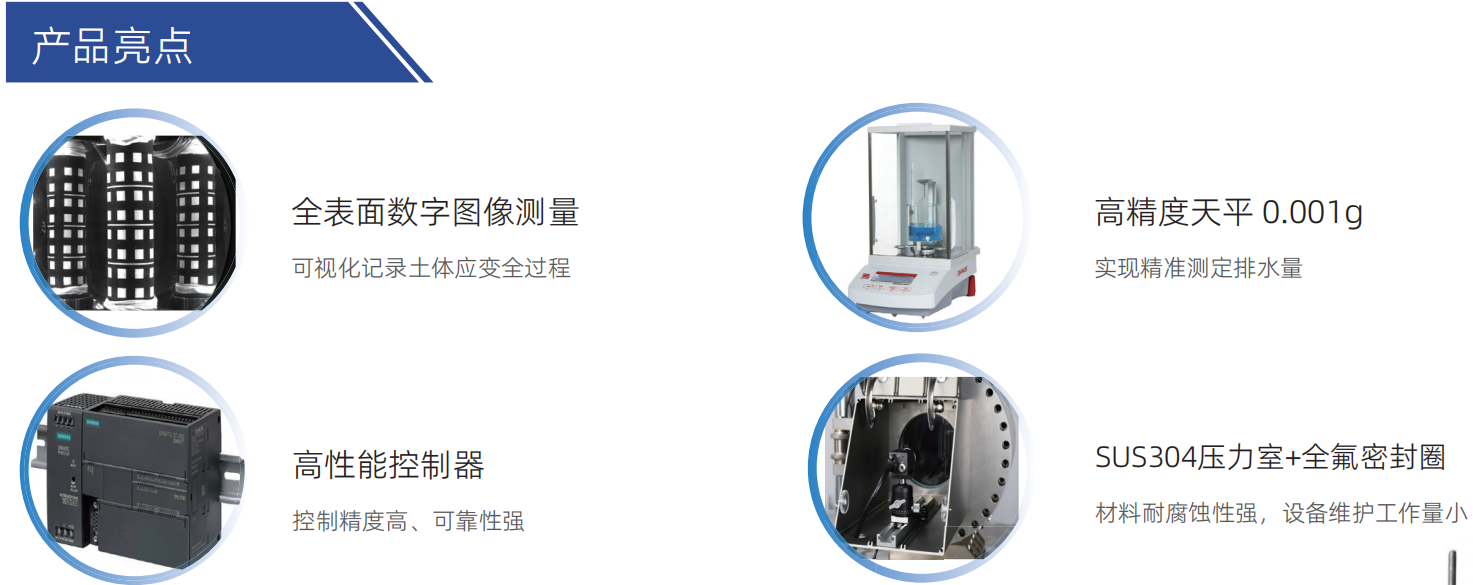

设备集成了先进的全表面变形数字图像测量系统，这一系统采用无接触测量技术，能够精确捕捉非饱和土试样在试验过程中的全场应变，以及裂隙发育的变化。

产品核心参数

●试样尺寸：φ39.1/50/61.8mm；

●轴向静态加载：10/20/30/40/50 kN,0.1 %F.S.；

●围压/反压/孔压：1/2/3/4/6MPa,0.25%F.S.；

●基质吸力：0-0.9MPa,1%F.S(5bar高进气值陶土板)；

●试样变形检测：试样360°四周的全表面应变数据；

●图像精度：10-⁴~10-⁵×试样高度；

●轴向加载速率：0.001~50 mm/min无级变速；

●围压/反压加载速率：0.005~25mm/min无级变速；

●围压/反压容积：≥250ml；

●最大流量：≥1000mm³/s,0.25%F.S.；

●分辨率：0.1ml；

注：以上参数均可定制；

产品功能

●排水测量方式：高精度电子天平，精度：0.001g,分辨率：0.001g,配备蒸发补偿装置，自动补偿蒸发量；

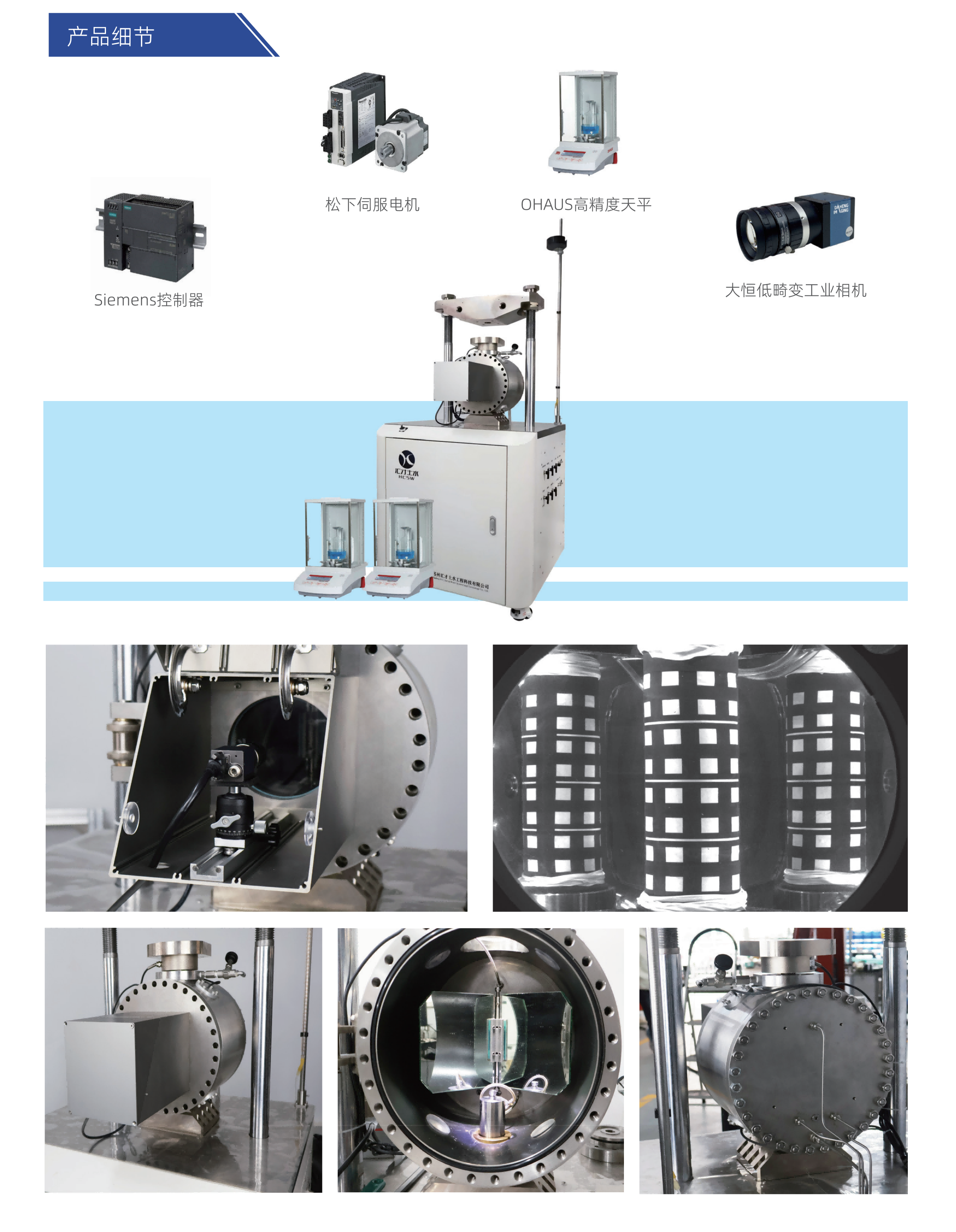

●压力室材质：采用304不锈钢，内部配照明装置，观察窗直径≥125mm,远程云端数据自动后处理；

●控制功能：可自动控制加载杆移动，加载速率、围压控制及压力室充排水等功能；

●标准饱和土三轴测试功能：可进行UU、CU和CD标准三轴测试；

●饱和土应力路径功能：可进行含S-T和P-Q标准应力路径测试及用户自定义应力路径测试；

●饱和土KO固结功能；

●高级加载功能：可进行荷载控制，低频循环加载及用户自定义应力路径测试；

●非饱和土的三轴测试功能：可进行控制基质吸力为常数的排水各向等压试验、固结排水剪切试验、吸力增大试验；

●后处理软件功能：数据导入、数据有效性验证、误差修正、坏点识别、变形计算、应变计算、数据输出、曲线绘制等；

●试验结果输出功能：试验中全面输出应变数据，支持时间曲线与全场空间分析，并与试样形态匹配；

●三轴主机电源/功率：AC220V单相，峰值2 kW起(视参数而定)；

●冷浴装置电源/功率：AC380V三相，峰值8 kW；

●三轴主机尺寸：1200×600×1500 mm；

●冷浴装置尺寸：465x615x890mm；

●配备计算机、显示器、键鼠、试验工具等附件；

注：以上功能均可定制；
