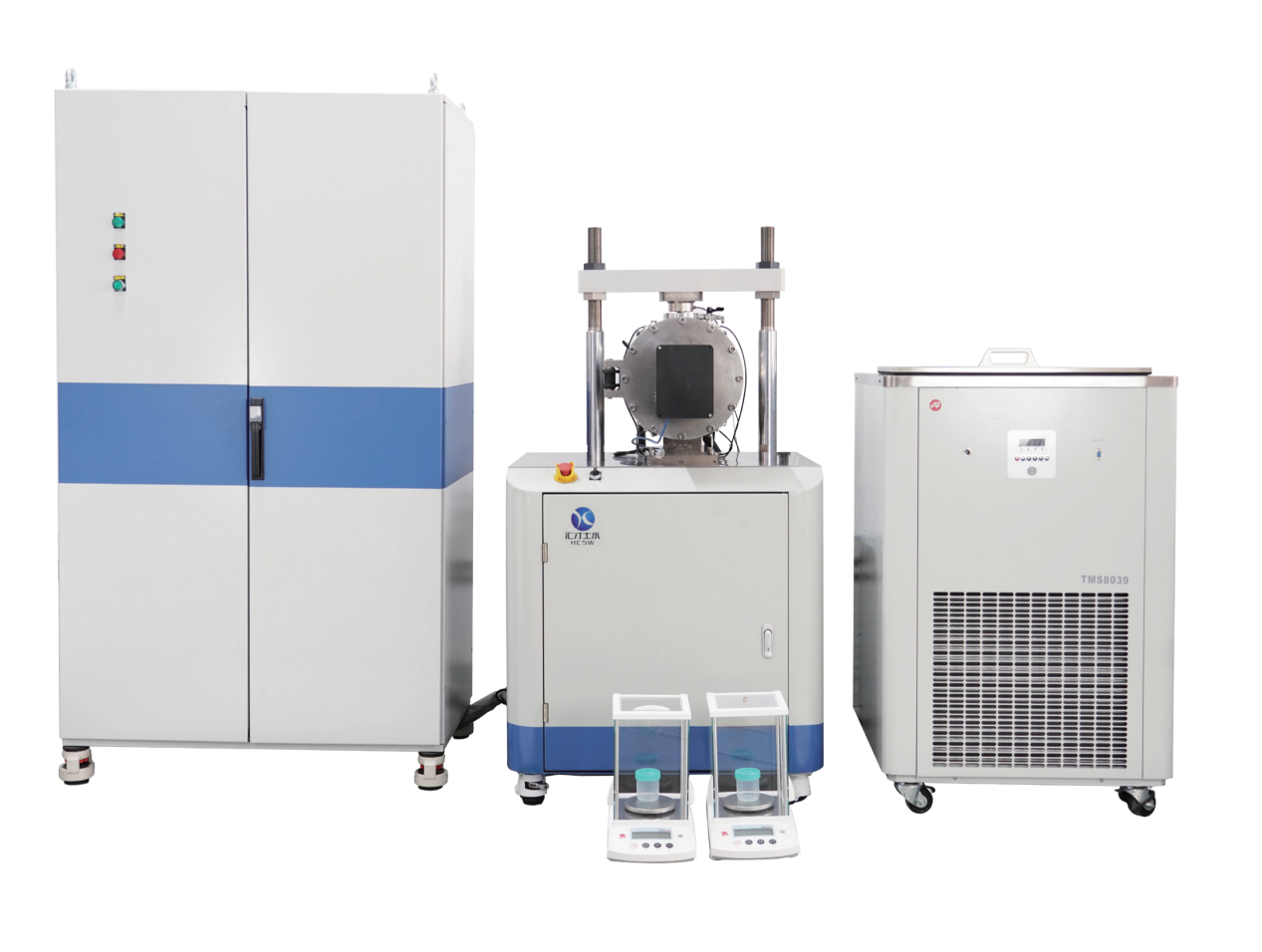

温控非饱和土动态三轴测试系统HC-TUMD

产品简介

温控非饱和土动态三轴测试系统是一款集多应力路径加载、冻融环境耦合与高频振动于一体的尖端岩土试验装备，专为揭示非饱和土在复杂工况下的水-力-热多场耦合机制而研发。

该系统突破传统三轴试验技术局限，整合-20℃~+50℃梯度温控（±0.5℃精度）、动态伺服加载（最高5Hz动态振动）及多相压力协同调控（围压/孔隙气压/孔隙水压）三大技术核心，实现黄土湿陷、膨胀土干缩循环、冻融界面效应等前沿课题的全过程模拟。

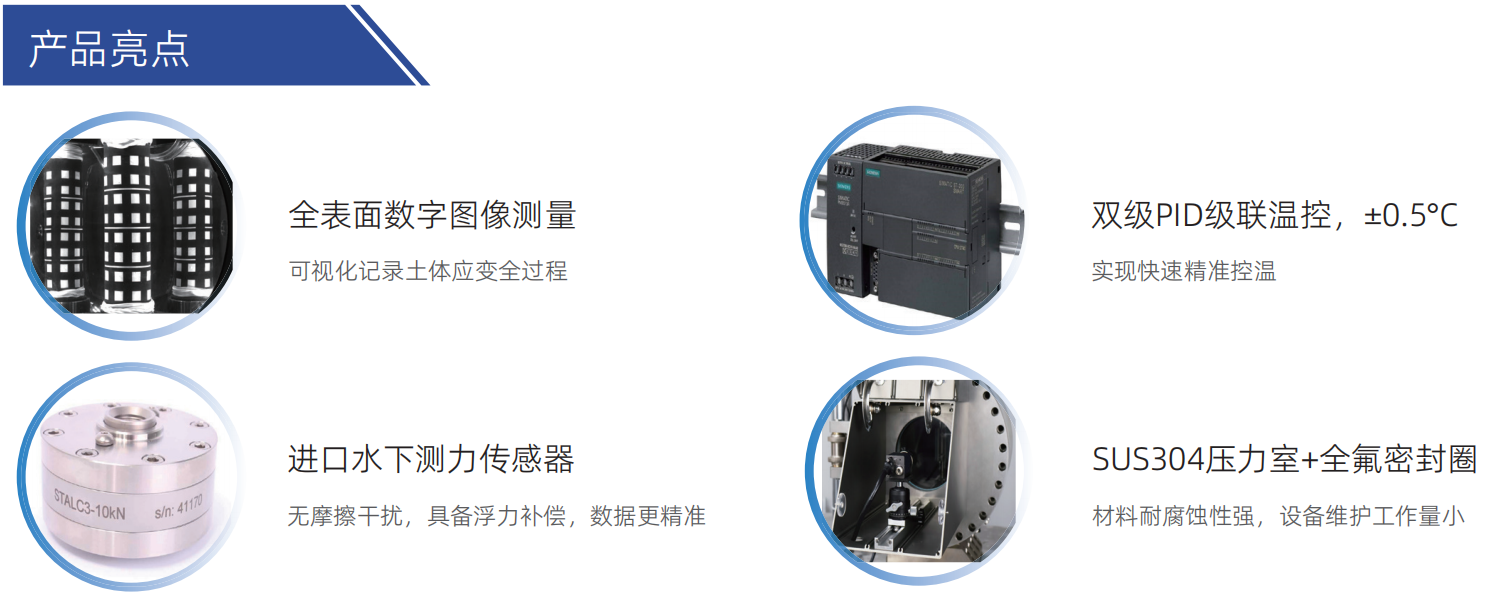

设备集成设备配备了先进的全表面变形数字图像测量系统，这一系统采用无接触测量技术，能够精确捕捉非饱和土试样在试验过程中的全场应变，以及裂隙发育的变化。

产品核心参数

●试样尺寸：φ39.1/50/61.8mm；

●轴向静态加载：10/20/30/40/50 kN,0.1 %F.S.；

●轴向动态加载：0.1~5 Hz,正弦/方波/三角波/自定义；

●围压/反压/孔压：1/2/3/4/6MPa,0.25%F.S.；

●温度范围：-20～+50℃,±0.5℃；

●基质吸力：0-0.9MPa,1%F.S(5bar高进气值陶土板）；

●试样变形检测：试样360°四周的全表面应变数据；

●图像精度：10⁻⁴~10-⁵×试样高度；

●轴向加载速率：0.001~50 mm/min无级变速；

●围压/反压加载速率：0.005~25mm/min无级变速；

●围压/反压容积：≥250ml；

●最大流量：≥1000mm³/s,0.25%F.S.；

●分辨率：0.1ml；

注：以上参数均可定制

产品功能

●围压动态补偿功能：自动消除轴向振动引起的围压波动；

●排水测量方式：高精度电子天平，精度：0.001g,分辨率：0.001g,配备蒸发补偿装置，自动补偿蒸发量；

●压力室材质：采用304不锈钢，外部带有保温材料，内部配照明装置，观察窗直径≥125mm,远程云端数据自动后处理；

●控制功能：可自动控制加载杆移动，加载速率、围压控制及压力室充排水等功能；

●标准饱和土三轴测试功能：可进行UU、CU和CD标准三轴测试；

●饱和土应力路径功能：可进行含S-T和P-Q标准应力路径测试；

●饱和土KO固结功能：可进行荷载控制，低频循环加载及用户自定义应力路径测试；

●非饱和土的三轴测试功能：可进行控制基质吸力为常数的排水各向等压试验、固结排水剪切试验、吸力增大试验；

●后处理软件功能：数据导入、数据有效性验证、误差修正、坏点识别、变形计算、应变计算、数据输出、曲线绘制等；

●试验结果输出功能：试验中全面输出应变数据，支持时间曲线与全场空间分析，并与试样形态匹配；

●三轴主机电源/功率：AC220V单相，峰值2 kW起(视参数而定)；

●冷浴装置电源/功率：AC380V三相，峰值8 kW；

●三轴主机尺寸：1200×600×1500 mm；

●冷浴装置尺寸：465x615x890mm；

●配备计算机、显示器、键鼠、试验工具等附件；

注：以上功能均可定制
