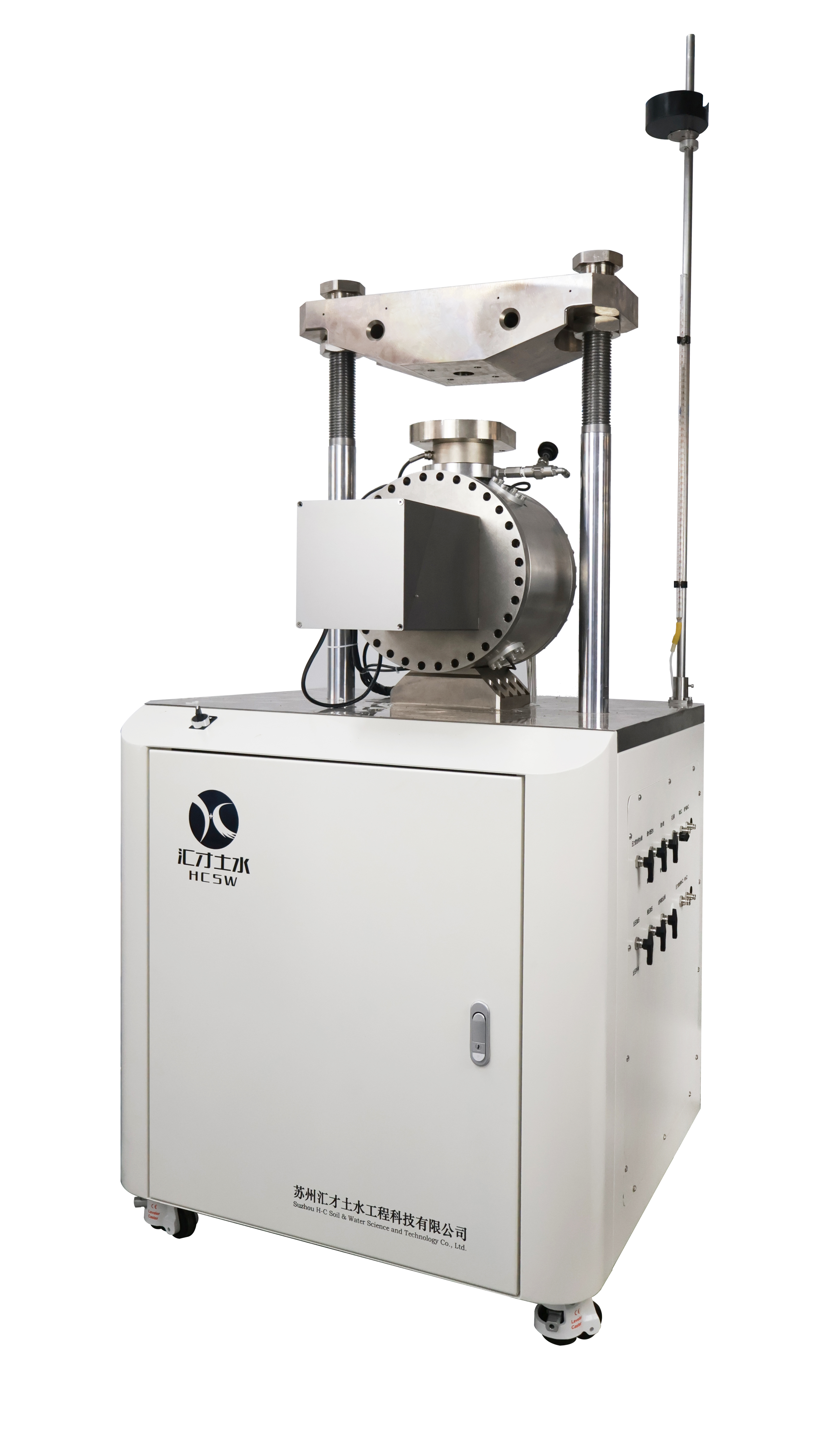

电机控制动态三轴测试系统HC-MDT

动态三轴测试系统是一款集多应力路径加载与高频振动于一体的尖端岩土试验装备，专为揭示土体在复杂工况下的水-力多场耦合机制而研发。

该系统突破传统三轴试验技术局限，整合动态伺服加载(最高5Hz动态振动)及多相压力协同调控(围压/反压/孔隙水压)三大技术核心，实现土体动模量-动阻尼特性测定、动液化分析等前沿课题的全过程模拟。

设备集成了先进的全表面变形数字图像测量系统，这一系统采用无接触测量技术，能够精确捕捉非饱和土试样在试验过程中的全场应变，以及裂隙发育的变化。

技术参数

试样尺寸：φ39.1/50/61.8mm；

轴向静态加载：10/20/30/40/50 kN，0.1 %F.S. ；

轴向动态加载：0.1~5Hz，正弦/方波/三角波/自定义 ；

围压/反压/孔压：1/2/3/4/6MPa，0.25 %F.S. ；

设备集成了先进的全表面变形数字图像测量系统，这一系统采用无接触测量技术，能够精确捕捉非饱和土试样在试验过；

程中的全场应变，以及裂隙发育的变化；

试样变形检测：试样360°四周的全表面应变数据；

图像精度：10-⁴~10-⁵×试样高度；

轴向加载速率：0.001~50 mm/min 无级变速；

围压/反压加载速率：0.005~25mm/min无级变速；

围压/反压容积：≥250ml；

最大流量：≥1000mm3/s，0.25%F.S.；

分辨率：0.1ml；

注：以上参数均可定制；

产品功能

围压动态补偿功能：自动消除轴向振动引起的围压波动；

压力室材质：采用304不锈钢，内部配照明装置，观察窗直径≥125mm,远程云端数据自动后处理；

控制功能：可自动控制加载杆移动，加载速率、围压控制及压力室充排水等功能；

标准饱和土三轴测试功能：可进行UU、CU和CD标准三轴测试；

饱和土应力路径功能：可进行含S-T和P-Q标准应力路径测试及用户自定义应力路径测试；

饱和土KO固结功能；

高级加载功能：可以实现载荷控制，低频循环加载等；

土动力学测试功能：可进行土体动模量-动阻尼特性测定、动液化势分析、低频至中频循环荷载响应试验及用户自定义动应力路径模拟；

后处理软件功能：数据导入、数据有效性验证、误差修正、坏点识别、变形计算、应变计算、数据输出、曲线绘制等；

试验结果输出功能：试验中全面输出应变数据，支持时间曲线与全场空间分析，并与试样形态匹配；

三轴主机电源/功率：AC220V单相，峰值2kW起(视参数而定)；

三轴主机尺寸：1200×600×1500 mm；

配备计算机、显示器、键鼠、试验工具等附件；

注：以上功能均可定制
