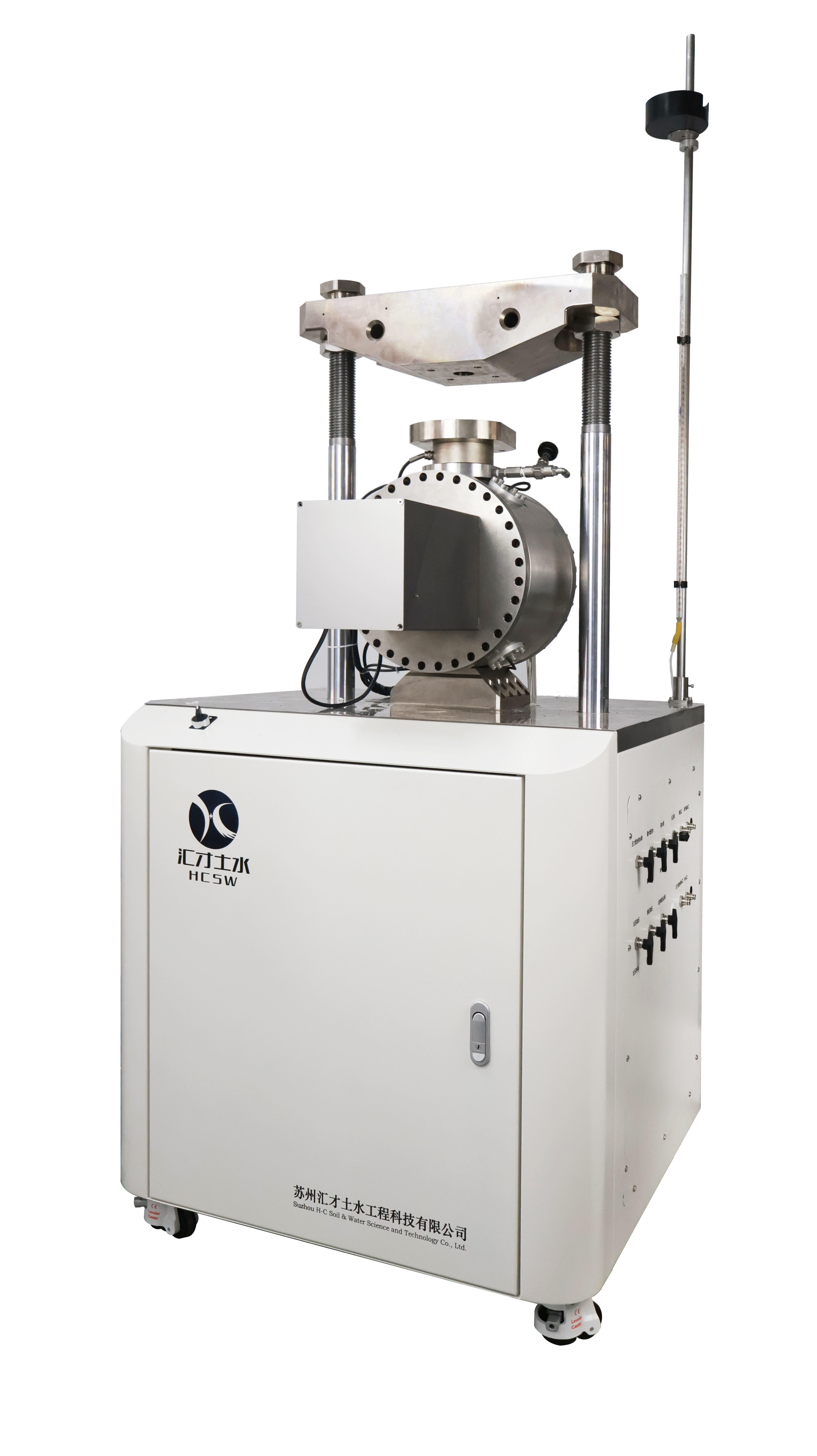

应力路径三轴测试系统HC-BTS

产品简介

本系统能够模拟饱和土在不同受力条件下的力学行为，包括CD（恒定围压）、CU（恒定体积）、UU（无侧限）等多种试验模式，以及等向固结、K0固结和应力路径等复杂的加载条件。

这些试验模式能够全面反映饱和土在多种应力状态下的力学特性，其参数对于岩土工程设计和施工具有重要意义，能够帮助更准确地预测和评估实际工程中可能出现的变形和破坏情况。

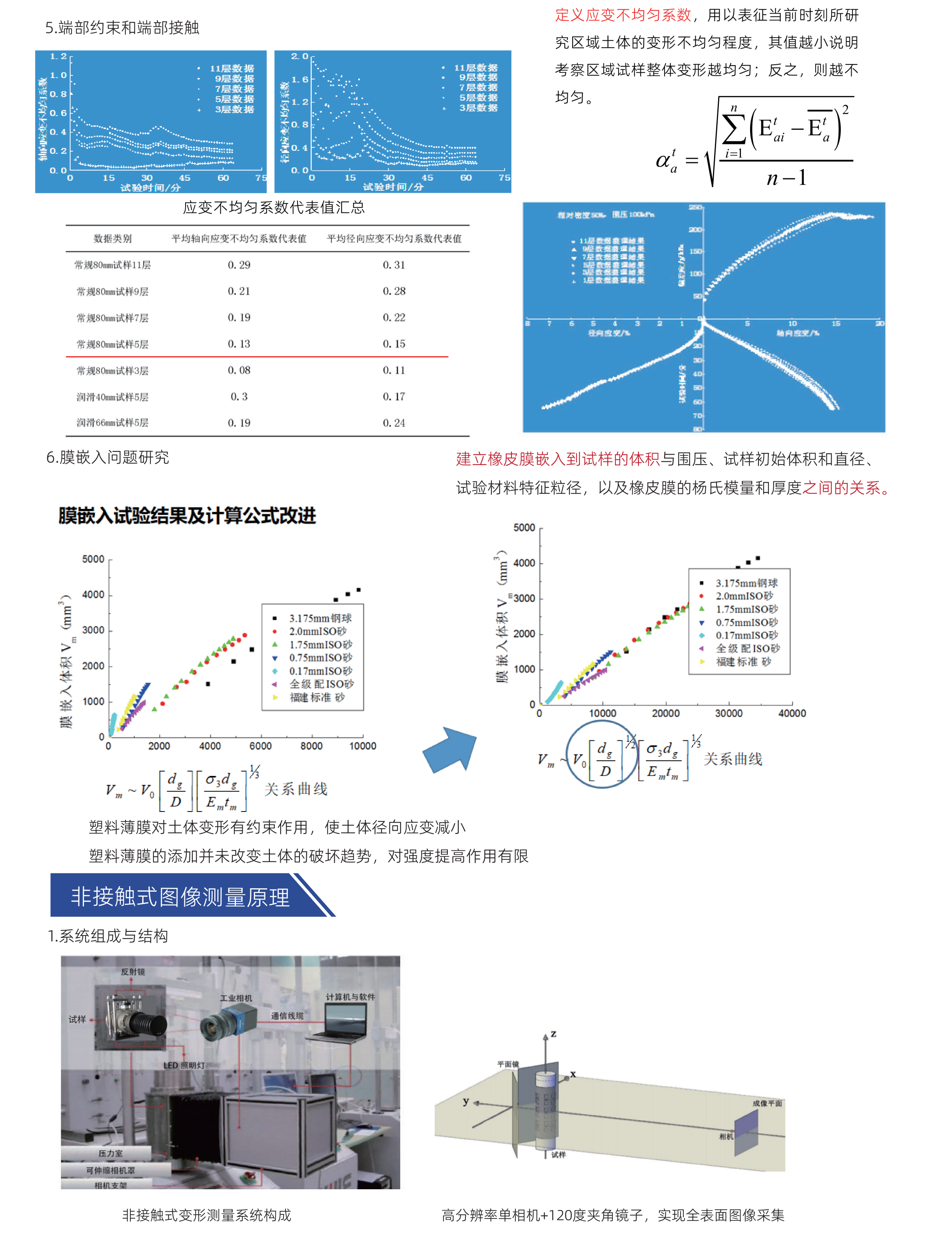

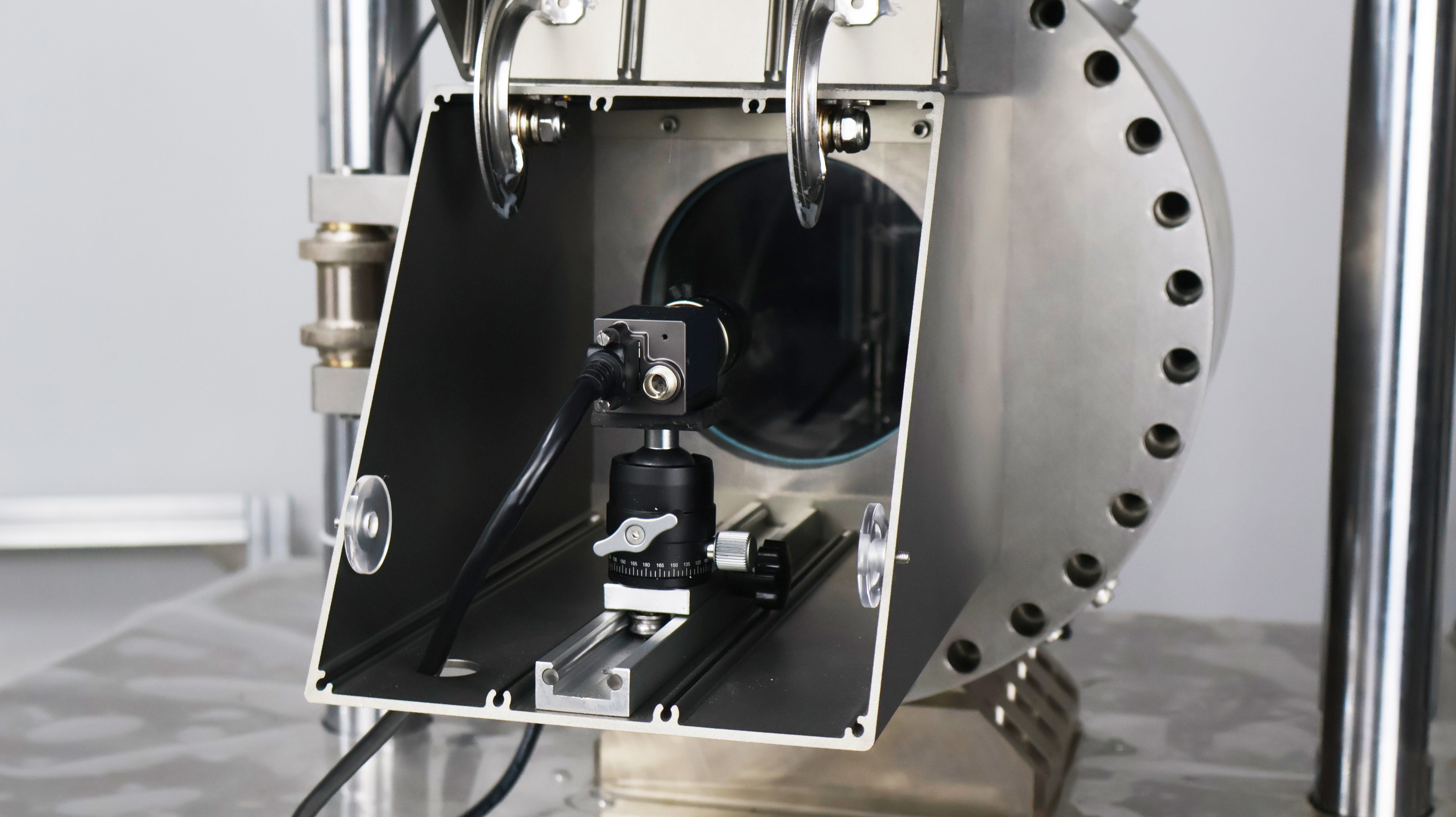

设备集成了先进的全表面变形数字图像测量系统，这一系统采用无接触测量技术，能够精确捕捉非饱和土试样在试验过程中的全场应变，以及裂隙发育的变化。

产品核心参数

●试样尺寸：φ39.1/50/61.8mm；

●轴向静态加载：10/20/30/40/50 kN,0.1 %E.S.；

●围压/反压/孔压：1/2/3/4/6MPa,0.25 %F.S.；

●试样变形检测：试样360°四周的全表面应变数据；

●图像精度：10⁴~10-⁵×试样高度；

●轴向加载速率：0.001~50 mm/min无级变速；

●围压/反压加载速率：0.005~25mm/min无级变速；

●围压/反压容积：≥250ml；

●最大流量：≥1000mm³/s,0.25%F.5.；

●分辨率：0.1ml；

注：以上参数均可定制

产品功能

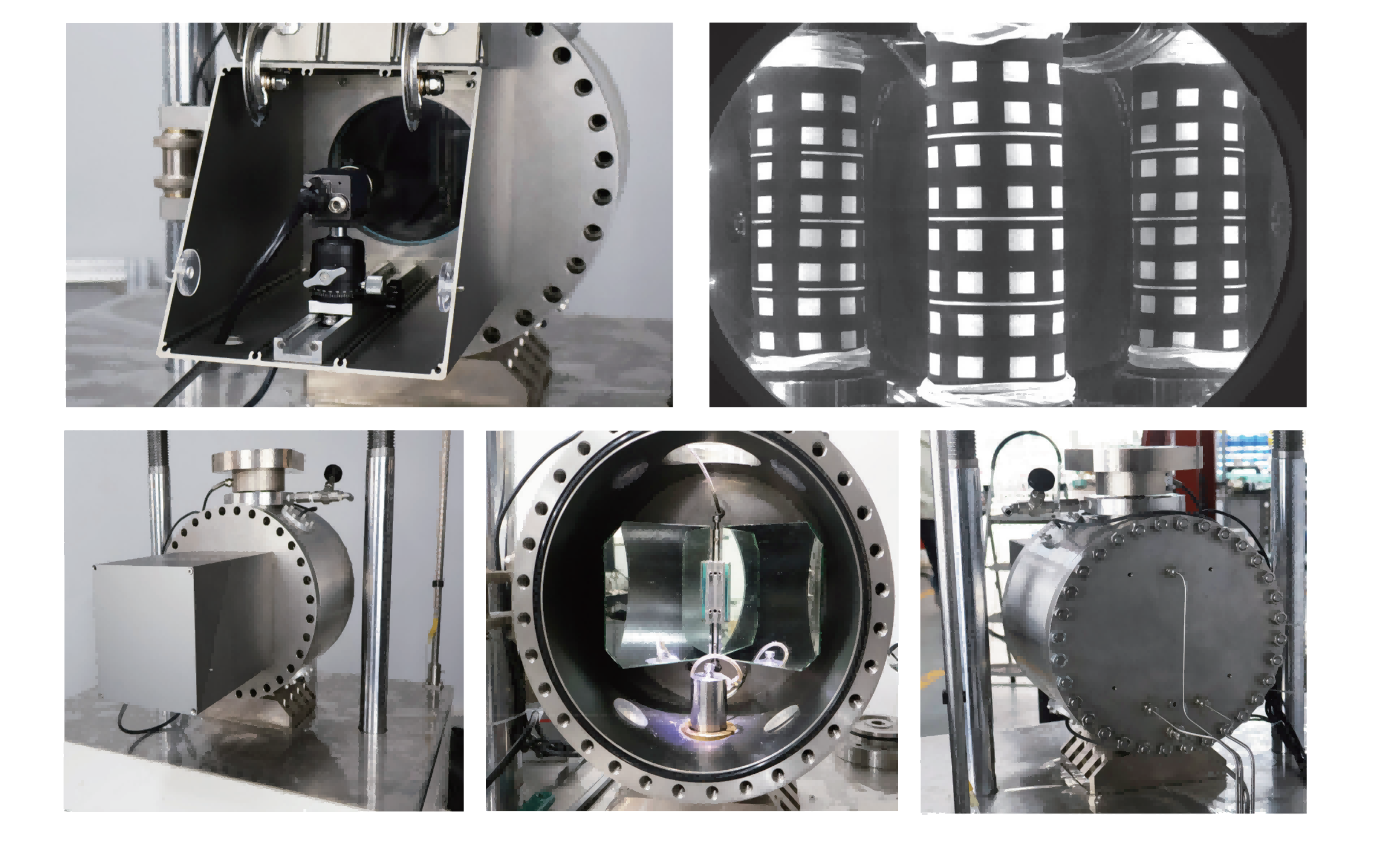

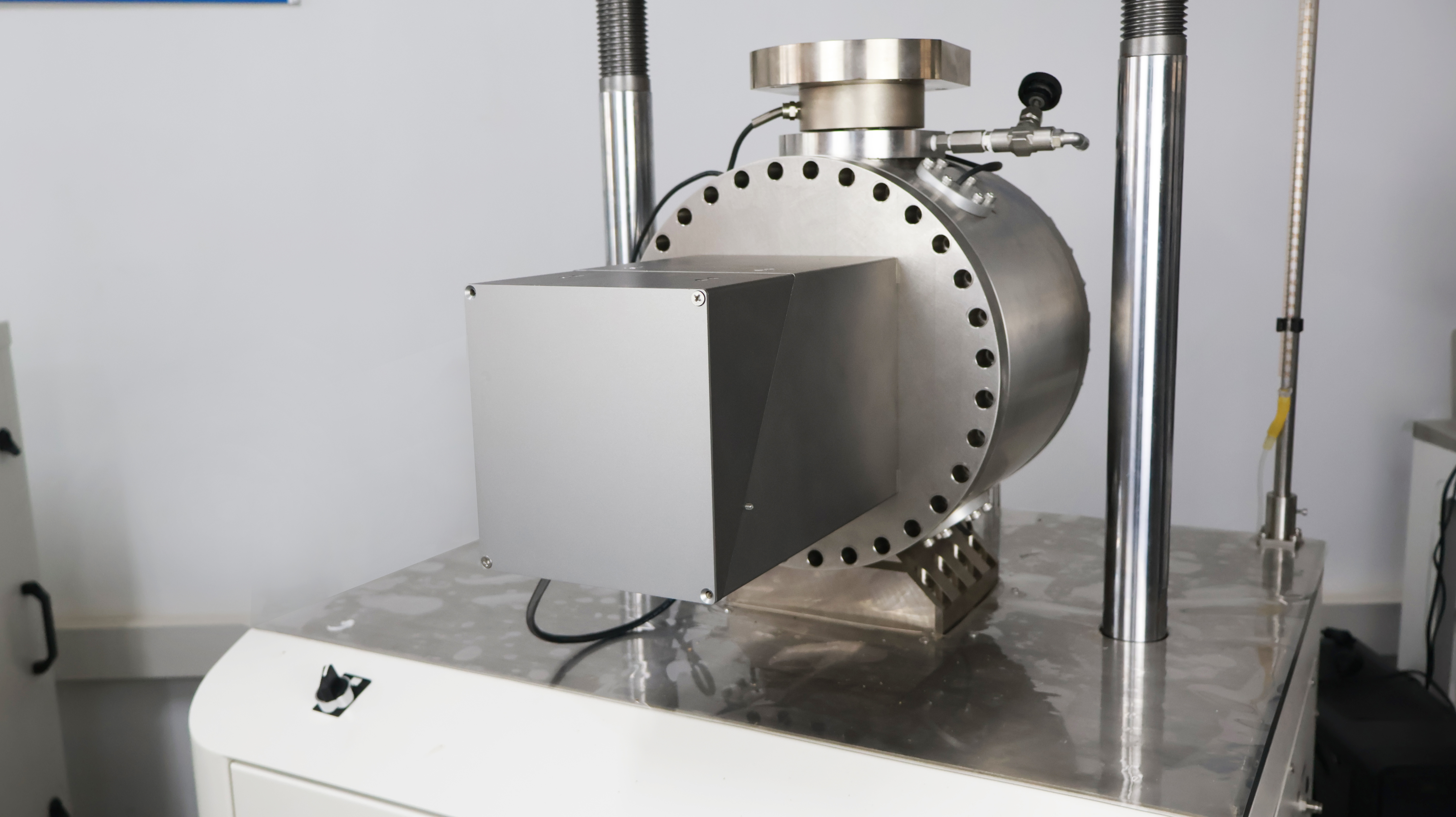

●压力室材质：采用304不锈钢，内部配照明装置，观察窗直径≥125mm,远程云端数据自动后处理；

●控制功能：可自动控制加载杆移动，加载速率、围压控制及压力室充排水等功能；

●标准饱和土三轴测试功能：可进行UU、CU和CD标准三轴测试；

●饱和土应力路径功能：可进行含S-T和P-Q标准应力路径测试及用户自定义应力路径测试；

●饱和土KO固结功能；

●高级加载功能：可以实现载荷控制，低频循环加载等；

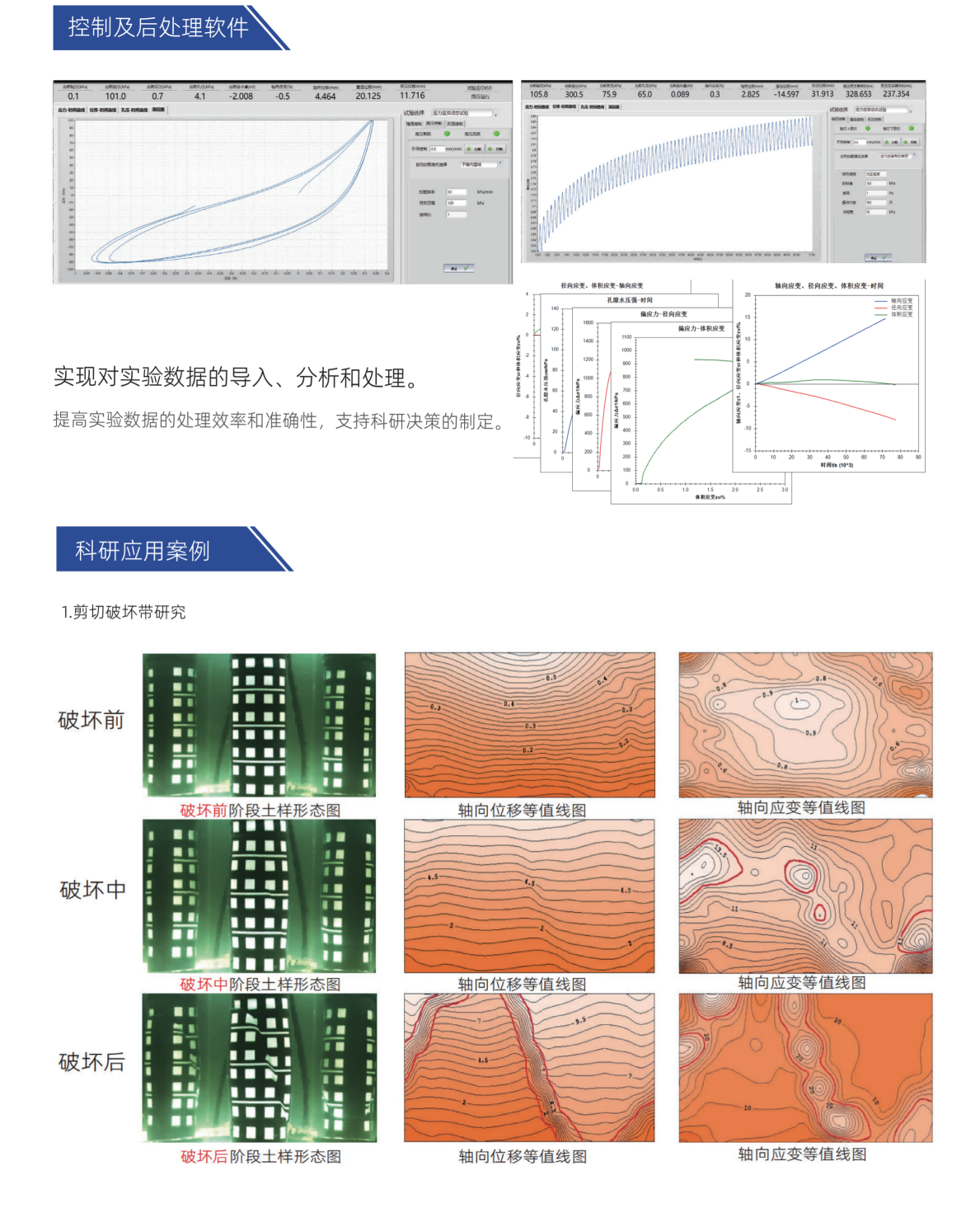

●后处理软件功能：数据导入、数据有效性验证、误差修正、坏点识别、变形计算、应变计算、数据输出、曲线绘制等；

●试验结果输出功能：试验中全面输出应变数据，支持时间曲线与全场空间分析，并与试样形态匹配；；

●三轴主机电源/功率：AC220V单相，峰值2kW(视参数而定)；

●三轴主机尺寸：1200×600×1500mm；

●配备计算机、显示器、键鼠、试验工具等附件；

注：以上功能均可定制
